成品及零部件的高低溫試驗、交變濕熱試驗。以便對試品的性能和品質作出評價。本設備具有以下幾個基本特點：
A、試驗系統結構設計先進合理，制造工藝規范，外觀美觀、大方,維護保養方便。
B、零部件的配套與組裝匹配性好，主要功能元器件均采用具有國際先進水平的原裝國外進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。
C、設備正常運行所需的附帶條件已有配備，買方只需提供動力電力、試驗消耗品（如：蒸餾水或純凈水）和滿足要求的工作環境即可。
產品名稱及型號

項 目	說 明
產品名稱	恒溫恒濕試驗箱
產品型號	GC-HW-1000
數量	1臺


1、執行/滿足標準
1．1 GB10592.2-1989 高低溫試驗箱技術條件
1．2 GB11158-1989 高溫試驗箱技術條件
1．3 GB105589-1989 低溫試驗箱技術條件
1．4 GB10586-1989 濕熱試驗箱技術條件
1．5 GB/T2423.1-2001 (IEC68-2-1)試驗A 低溫試驗方法
1．6 GB/T2423.2-2001 (IEC68-2-2)試驗B 高溫試驗方法
1．7 GJB150.3-1986 高溫試驗
1．8 GJB150.4-1986 低溫試驗
1．9 GB/T2423.3-2001 恒定濕熱試驗方法
1.10 GB2423.22 溫度變化試驗方法
1.11 GBT2423.4-1993 交變濕熱試驗方法
2、技術指標
2．1 產品名稱： 恒溫恒濕試驗箱
2．2 型 號： GC-HW-1000
2．3 工作室尺寸：400×500×500（mm）（深×寬×高）
2．4 外形尺寸： 860 X 980 X1600（mm）（深×寬×高）
2．5 溫度范圍： -40℃～+130℃
2．6 濕度范圍： 30%～98%R.H（20℃～+80℃考核）
濕度容差： +2、-3% R.H（≥75%R.H）；±5%（≤75%R.H）
2．7 升降溫時間：全程平均1℃/min
2．8 溫度波動度：≤±0.5℃
2．9 溫度均勻度：≤2℃
2.10 溫度偏差： ≤±2℃

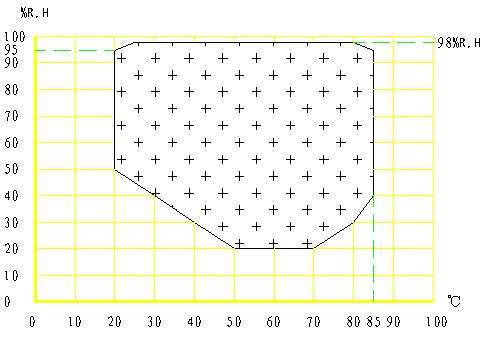

2.11 溫濕度可控制范圍圖

·  結構與材質
3.1 主要配置

設備名稱	恒溫恒濕試驗箱
主 要 配 置 情 況	箱體	結構形式	一體式，試驗箱體與控制器、制冷機組一體，。
		外殼材質	優質冷軋鋼板酸洗磷化后靜電噴粉
		工作室材質	不銹鋼板SUS304#不銹鋼板
		保溫材料	硬質聚氨脂發泡，保溫層厚度100mm
		冷凝出水孔	具機組凝結水的引出孔
		測試孔	箱體左側正中位置開有Φ50測試孔
		觀察窗	270×320mm的中空電阻膜加熱防霜觀察窗
		照明裝置	1盞節能燈
	控制系統	溫濕度控制儀	高精度彩色液晶觸摸屏控制器（TEMI880）
		溫度控制性能	溫度分辨率：±0.1℃；濕度分辨率：±0.1%RH
		溫度傳感器	A級高精度工業鉑金熱電阻PT100
		運行方式	恒定（定點）/程序運行.
		主要執行電器	“LG”交流接觸器、熱繼電器；“歐姆龍”小型繼電器  I/O電路板；變壓器；“旭瑞”固態繼電器等；
	制冷系統		壓縮機	法國 “泰康”全封閉制冷壓縮機，
			油分離器	美國“艾高”進口
			電磁閥	日本“鷺宮”
			壓力控制器	丹麥“丹弗斯”
			干燥過慮器	丹麥“丹弗斯”
			儲液器	天津“法斯克”
			銅管	優質無氧銅管、充氮焊接
			蒸發器	中意合資“R&C國創”高效翅片式
			能量調節膨脹閥	丹麥“丹弗斯”原裝進口
			冷卻方式	風冷;
			安裝特點	A、整個制冷系統均充氮保壓2.2Mpa檢漏測試；  B、加溫、降溫系統完全獨立  C、配有本公司特點，高溫制冷機回氣冷卻系統；  D、所有制冷系統動作程序，完全由儀表進行自動控制。
	加熱（濕）系統		控溫元件	固態繼電器
			加熱方式	優質鎳鉻合金絲電加熱器
			加濕方式	潛水盤表面蒸發式加濕
	鼓風系統		循環系統	風扇強制對流方式
			電機	加長不銹鋼軸電機
			風葉	離心風葉
	減振措施		壓縮機	特種橡膠減振
	安全裝置		安全報警動作	聲、光報警提示
			試驗箱結構件	接地保護
			試驗箱工作室	獨立的超溫保護系統
			壓縮機	超壓保護/超溫保護/過載保護
			加熱（濕）器	短路保護/過載保護
			加濕系統	缺水保護
			電源	過流/漏電保護
	隨機配件		電源線1條； 氣象紗帶1卷
	隨機文件		電器原理圖/保修卡/合格證/使用說明書。

3．2 主要特點

項 目	說 明
空氣  調節  方式	強制通風內循環，平衡調溫法（BTCH），該方法在制冷系統連續工作的情況下，中央控制系統根據所采集到的箱內溫濕度信號進行放大、模／數轉換、非線性校正后與溫濕度的設定值（目標值）進行比較，得出的偏差信號經PID運算，輸出調節信號，自動控制加熱（濕）器的輸出功率，最終使箱內的溫（濕）度達到一種動態平衡。
空氣  循環  裝置	空氣循環裝置：內置空調間、循環風道及長軸離心式通風機，使用高效的制冷機和能量調節系統，通過高效通風機進行有效的熱交換，達到實現溫度變化之目的。通過改善空氣的鼓風氣流，提高了空氣流量及加熱器表面與空氣的熱交換能力，通過出風孔口的調節，從而大幅改善了試驗箱的溫度均勻性；
加熱  方式	優質鎳鉻合金電加熱器；
冷卻  方式	多級膜片式空氣熱交換器；
加濕  方式	表面蒸發式加濕
加濕  用水	去離子水,蒸餾水

3．3 制冷系統

項 目	說 明
制冷/除濕壓縮機	采用法國“泰康”全封閉式壓縮機構成制冷系統，法國“泰康”全封閉式壓縮機構成單級除濕系統。與同類型制冷壓縮機比較，該型號壓縮機制冷量大、噪音小、能耗低、效率高。能夠長期、穩定、可靠的運行。大大降低了用戶的使用費用，有利于降低設備的噪聲，延長設備的使用壽命，提高設備使用的經濟性。
制冷/除濕工作原理	高低制冷除濕循環均采用逆卡若循環，該循環由一個等溫過程和一個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
制冷/除濕蒸發器	單面焊，冷擴；
冷卻方式	風冷式。
主要  制冷配件	壓縮機（法國泰康）、電磁閥（日本鷺宮）、過濾器（丹麥丹佛斯）、壓力控制器（丹麥丹佛斯）、等均采用原裝進口名牌產品；
制冷劑	采用美國“DUPONT”環保制冷劑R404A；  其臭氧耗損系數ODP值為0。

3．6 測控系統

項 目	說 明
溫度測量	Pt100鉑金熱電阻
控制儀表	A：主控制器采用TEMI880液晶觸摸式可編程溫濕度控制器；按鍵直接輸入方式.溫濕度直接顯示.高精雙回路溫度/濕度控制器  B：控制參數的設定采用人機對話方式，僅需設定溫/濕度，就可實現設備各組件自動運行功能。控制系統使用智能化控制軟件系統，具備自動組合制冷、加熱等子系統的工況，從而保證在整個溫度范圍內的高精度控制，同時達到節能、降噪的目的。  C：具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。  D： 此控制器設定120組不同條件之程式，任一組程式可分100段進行控制，程式段之間可任意截聯取部份段之間進行循環，程序組與程序組之間可進行連結工作；此控制器總程序容量可達1200段，每段時間最長可設99時99分。  E：做定值運行時升降溫可作斜率控制，并且具有自行校正溫度、濕度基準點之功能及PID值自動演算功能。  F：在設備運轉過程中如設備發生錯誤信號及出現故障，會及時提供報警信號或自動停止設備，以有效保搞設備其它重要部件不受損壞，并提示發生故障原因及處理方法。  G：控制系統可選配RS232／RS485計算機通訊接口及計算機輔助控制系統所組成的上、下位機控制裝置，可實現聯機數據傳輸及遠程控制功能。操作簡便，控制可靠。
設定精度	溫度分辨率：0.1℃；濕度分辨率：0.1%RH
運行方式	恒定運行／程序運行
測量方法	干濕對比球法
功率控制	采用固態繼電器過零觸發調功技術，控制可靠、無噪聲、無電網污染

4、安全保護
4．1、本試驗箱滿足國家電工安全標準，布線規范，各接線端口均有明確標注，無裸露；
4．2、工作室與各電源絕對絕緣，安全可靠；
4．3、完善的安全保護功能（如下）；
A、可靠的接地保護裝置
B、整機電源漏電/斷路/缺相/過壓/欠壓保護
C、加熱器/加濕器短路保護
D、工作室超溫保護
E、制冷壓縮機超壓保護
F、制冷壓縮機過載保護
G、加濕系統：缺水/防干燒保護
5、設備使用條件

項 目	說 明
電 壓	三相五線制 380VAC±10%； 50Hz±2%。
環境溫度	5～35℃
環境濕度	≯85%R.H；
大氣壓	86～106Kpa；
環境條件	設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射
設備水平放置通風良好的試驗室內，周圍應留有充足的空間供操作及維護之用。

6、包裝及運輸

項 目	說 明
包 裝	滿足QB/TEST008-2007之要求的運輸包裝箱
運輸方式	公路運輸

7、質量保證及及售后服務
7．1、為用戶提供所需的使用、維護咨詢；
7．2、及時向用戶提供易損件和備件；
7．3、為用戶派出技術人員對其設備使用、維護進行現場指導；
7．4、從驗收之日起12個月質量保證期內，在需方遵守保管、使用和安裝規則的條件下，因試驗箱制造質量問題不能正常工作時，本公司負責免費保修。
8、設備驗收
8．1、系統驗收方式：驗收在買方現場進行最終驗收。
8．2、系統驗收依據：按雙方簽訂的“技術協議書” 和其它相關的國家技術標準驗收。
8．3、驗收主要技術要求：
A、驗收時，設備在正常運行狀態，按試驗設計要求完成系統設置的各項功能。
B、驗收時各項技術指標均應達到設計要求，各組件配合默契，系統運轉安全、正常。
8．4、系統驗收的主要內容和程序
A、按設備所設置的試驗項目進行實際試驗操作運行，考核其是否能完成系統設置的各項功能；系統運轉是否安全、正常等。
B、考核設備所能完成的試驗項目、操作控制功能、參數顯示功能、安全保護功能、數字控制及測量精度，看其是否能達到設計要求。
C、最終驗收合格由買方和賣方共同簽發驗收合格報告。
D、驗收合格后，雙方填寫交付單，辦理交付手續。
附件資料
附件1：溫濕度控制器技術參數
TEMI880
高分辨率彩色觸摸屏
交互式參數輸入方式
支持韓文，英文，中文
提供內置SMPS的I/O RELAY BOARD-接線簡化和節省成本
同時支持干濕球方式及電子濕度傳感器
基于PC的方便監控
方便設定多達33種的輸出（內置計時器）方式
內置基于先進的PID算法的自動調諧功能
提供強有力的通訊環境和支持99臺多分支結構
卓越的Fuzzy功能和ARW啟動-抑制超程
顯示PV曲線(0~8天)

區分	詳細內容	規格
畫面	LCD	5.7英寸彩色觸摸屏
程序	組 / 段	120 組 / 1200 段
	反復 / 附加功能	全部反復 : 最多 999次(可無限反復),  部分反復: 最多 99次 / 圖像鏈接和編輯
PID 控制	PID組	溫度, 濕度組 : 6個區,溫度組: 3個區
輸入	傳感器  和測定范圍	輸入 (指示精度)	傳感器種類	測定范圍
		溫度(±0.1% of FS)	Pt1 100	-50.00 ~ 150.00 ℃
		濕度 (±1% of FS)	Pt1 100	-10.0~110.0 ℃(0.0~100.0%RH)
輸出	控制輸出	2點(溫度,濕度)
	輸出規格	電壓輸出(SSR)	電壓 : 15V DC以上,最小Pulse寬度 : 5ms
		電流輸出(SCR)	電流輸出(SCR) : 4 ~ 20mA DC,   負荷阻抗 : 最大 600Ω
傳送	傳送輸出	2點(溫度,濕度), 輸出形式 : PV, SP, MV
	輸出信號/負荷阻抗	4 ~ 20mA DC / 最大 600Ω
電源	電源	額定電壓 : 100 ~ 240V AC(±10%), 50/60Hz,   消費電力 : 最大 20W
	絕綠阻抗	500V DC 20MΩ
	鋰電池	設定數據保存用(最少10年)
	內電壓	每分鐘 2000V AC
通訊	協議	PC-Link, MODBUS(ASCII, RTU)
	通訊種類	RS232C/RS485 - 通訊距離 最長 1.2Km；   通訊速度 : 最快達9600bps


附件2：計算機上位圖片

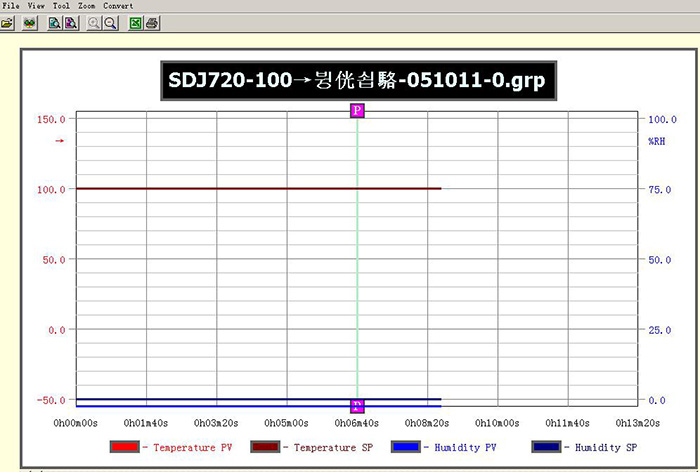

100℃恒溫電腦監控曲線

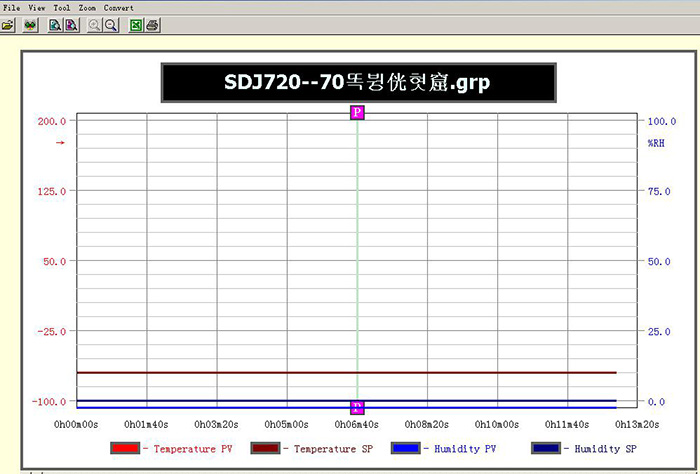

-70℃恒溫電腦監控曲線

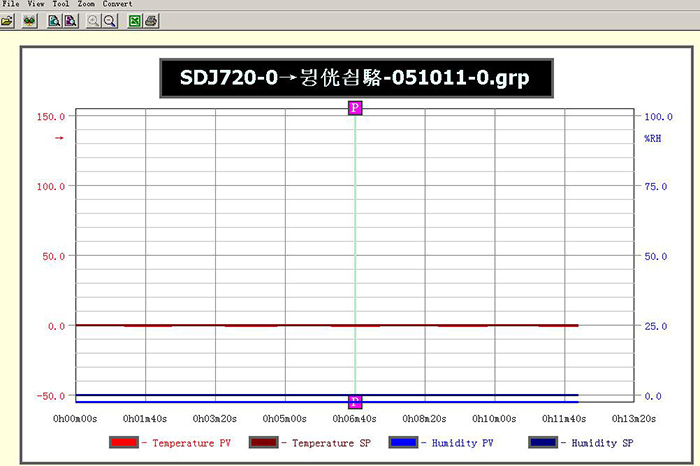

恒溫電腦監控曲線

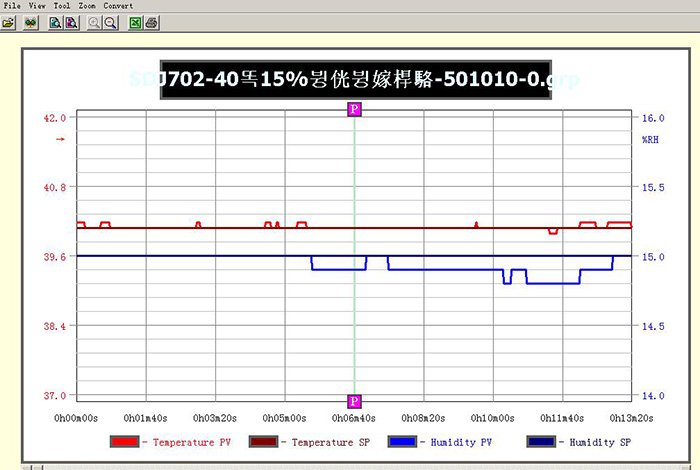

溫度程序電腦監控曲線
附件3：設備材料報價清單

序號	材料名稱	型號	數量	價格	生產廠家
1	溫控儀表	TEMI880			國產
2	傳感器	PT100			浙江虹偉A級精度
3	交流接觸器				韓國LG
4	中間繼電器				日本歐姆龍
5	工作室溫度超溫保護儀				寧波自動化研究所
6	變壓器				天正
7	固態繼電器				浙江旭端
8	斷路器				正泰
9	漏電斷路器				正泰
10	開關及指示燈				臺彎天得
11	加熱器				上海飛楊
12	加濕管				上海飛楊
13	電機及風輪				臺彎雨田
14	水泵				杭州新西山
15	浮球				深圳法斯特
16	溫控器				佛山
18	制冷機				法國泰康
19	儲液器				法國法斯克
20	過濾器				丹麥丹弗斯
21	壓力控制器				丹麥丹弗斯
22	電磁閥				日本鷺宮
23	板式換熱器				臺彎高力
24	蒸發器				臺彎中力
25	冷凝器				臺彎中力
26	制冷劑				美國霍利威爾
